倍思20W Qi2磁吸帶支架移動電源
發布時間：2025-03-27

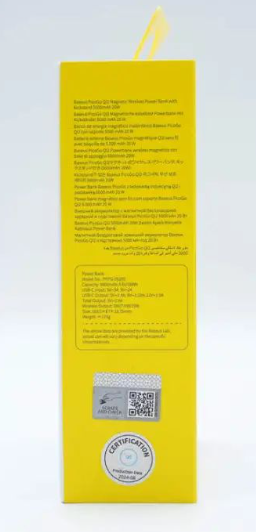

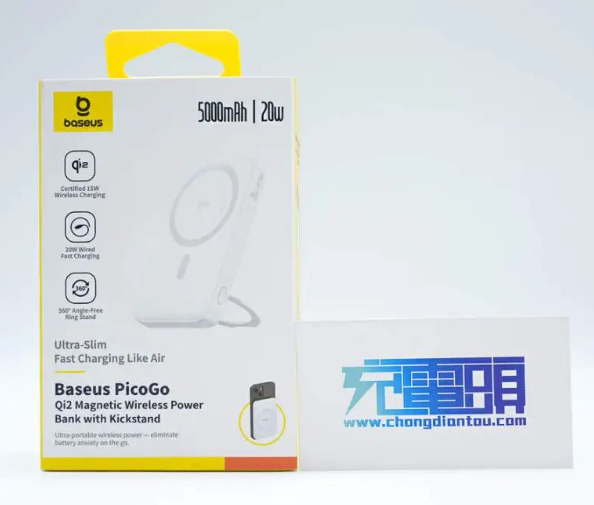

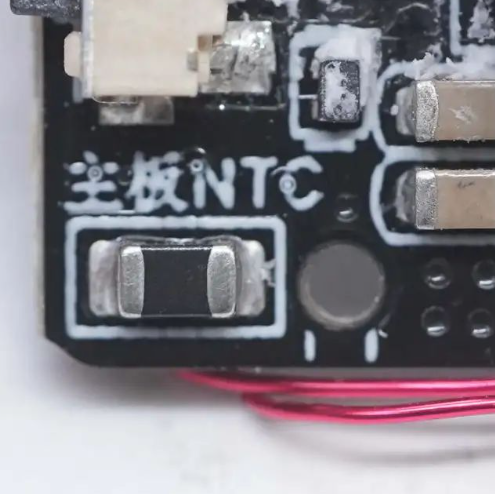

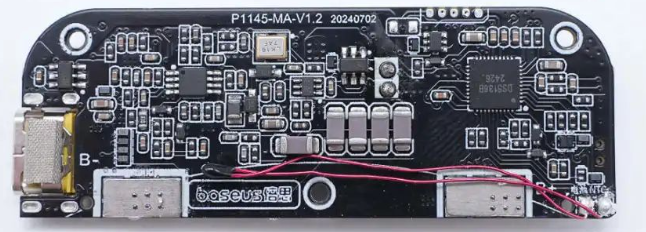

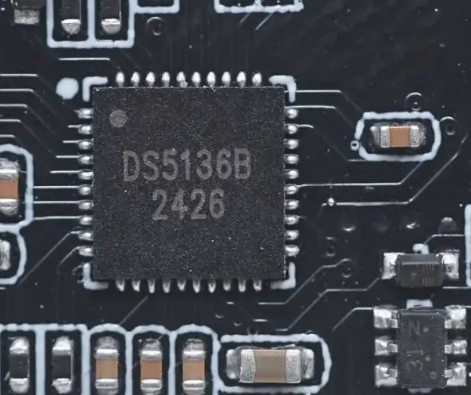

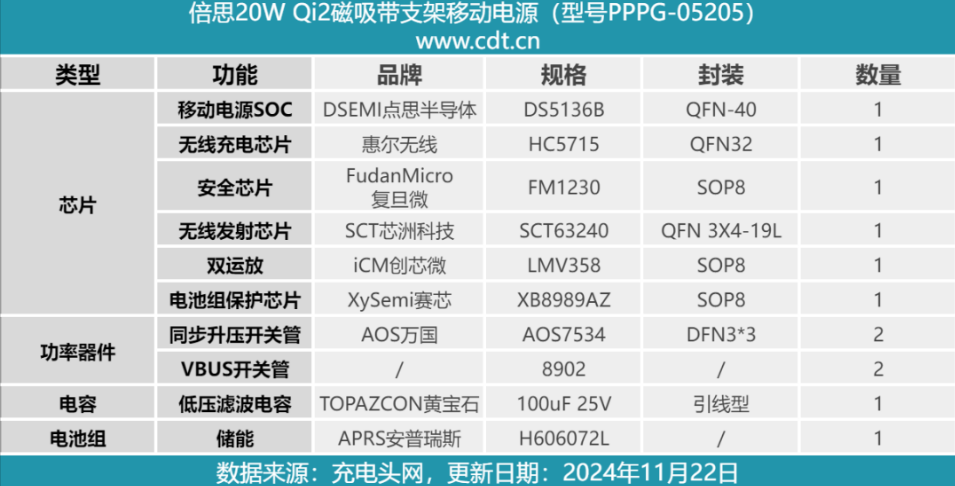

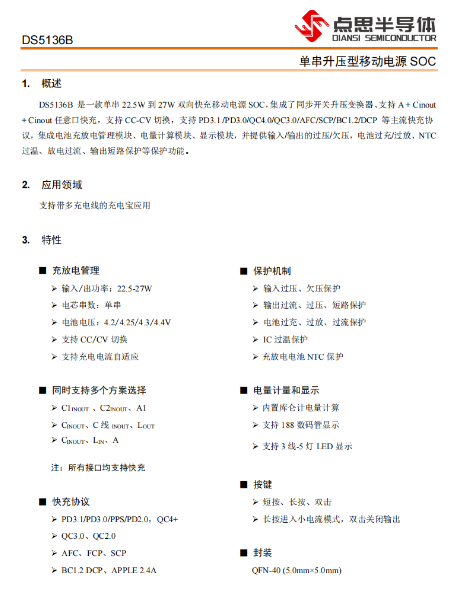

充電頭網通過拆解發現，移動電源充電管理方案來自DSEMI點思半導體，型號DS5136B，該芯片不僅支持22.5W 到 27W 雙向快充，還集成同步開關升降壓變換器，及電池過充/過放、NTC過溫、放電過流等多種保護功能。充電寶內置安普瑞斯1塊軟包電芯，標稱電壓3.6V。配備賽芯的電池管理芯片進行電池管理和保護。下面一起來看看內部結構和用料吧。按照慣例，先來看一下倍思20W Qi2磁吸帶支架移動電源的包裝和外觀。包裝盒為米白背景拼黃色設計，正中間印有移動電源外觀圖示，左上角為倍思經典黃色品牌LOGO和主要功能，右上角印有黑色“20W”和“5000mAh”字樣，下方為產品名稱“倍思20W Qi2磁吸帶支架移動電源”和磁吸充電的簡易場景。左側面展示了產品不同充電場景及對應參數信息。右側面印有產品基本參數信息。型號：PPPG-05205；
容量：5000mAh/3.6V/18Wh
USB-C輸入：5V3A，9V2A；
USB-C輸出：5V2.4A，9V2.22A，12V1.5A；
總輸出：5V2.4A；
無線輸出：5W/7.5W/15W；
尺寸：103.5x67x13.75mm

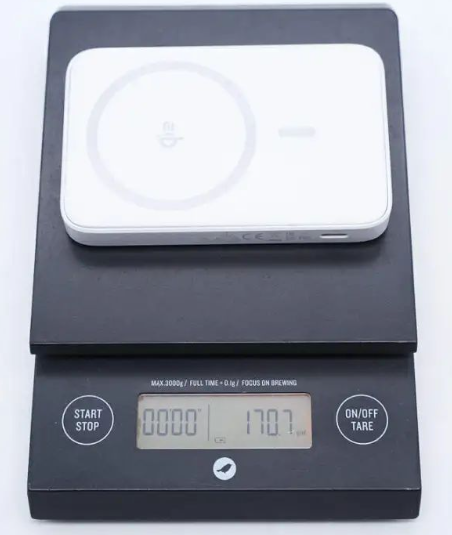

重量：170g。

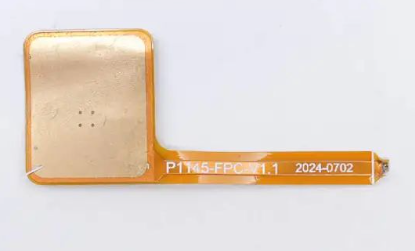

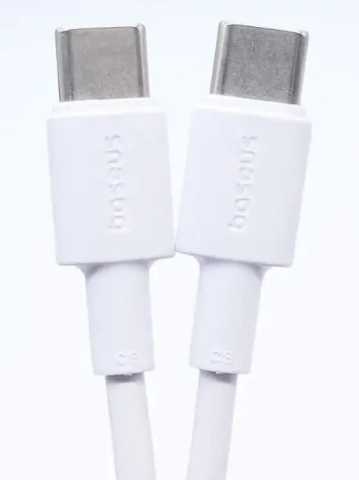

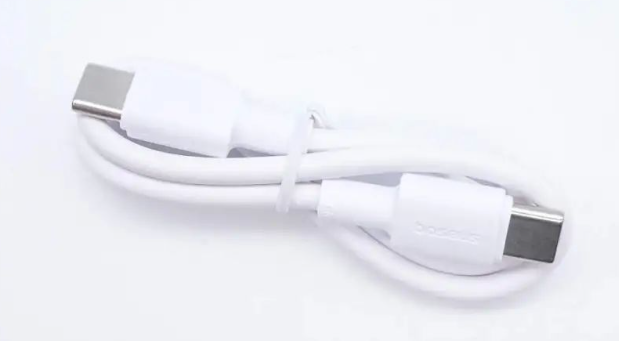

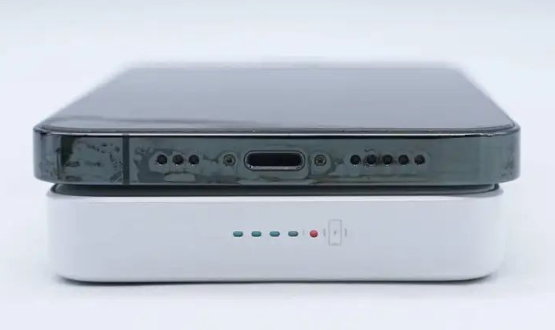

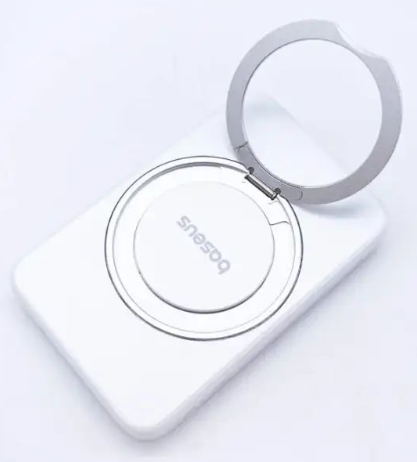

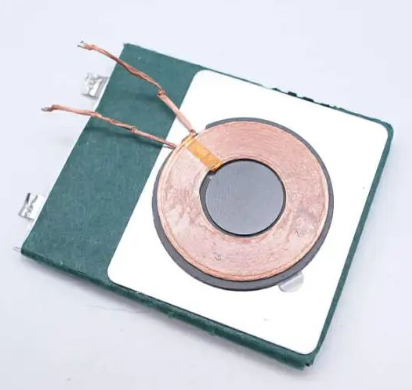

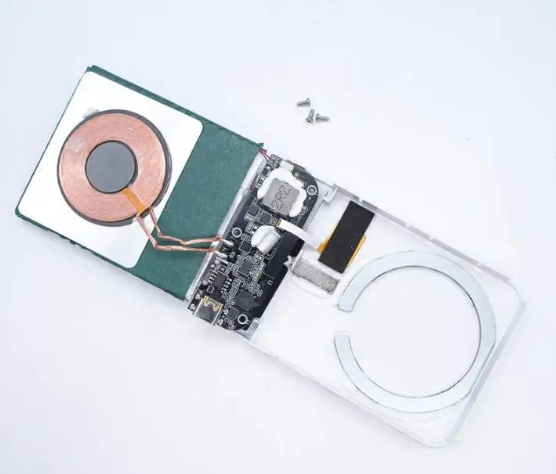

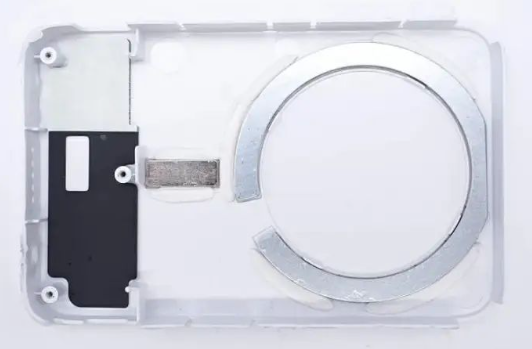

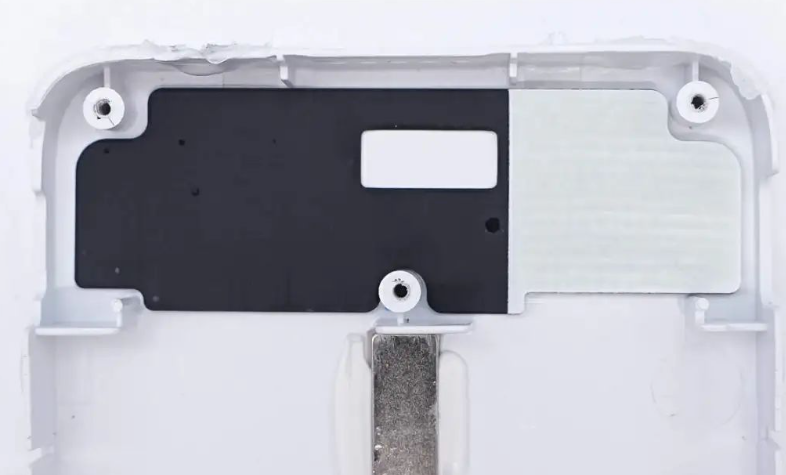

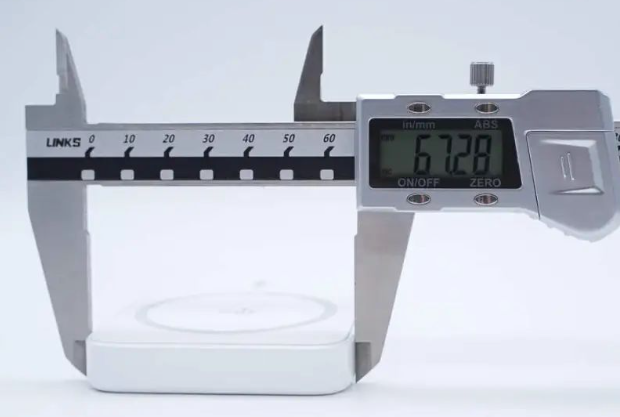

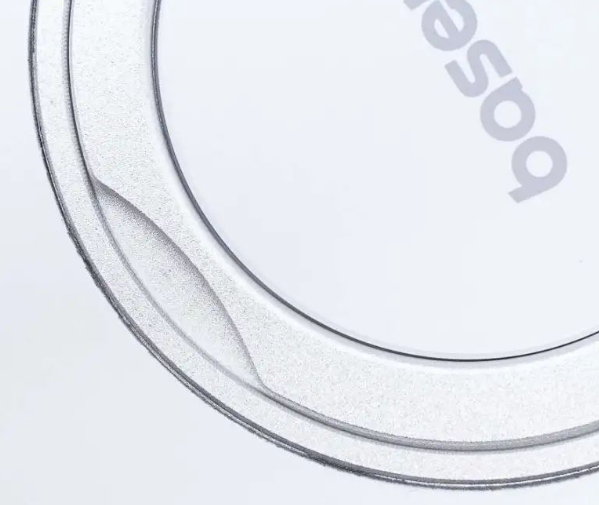

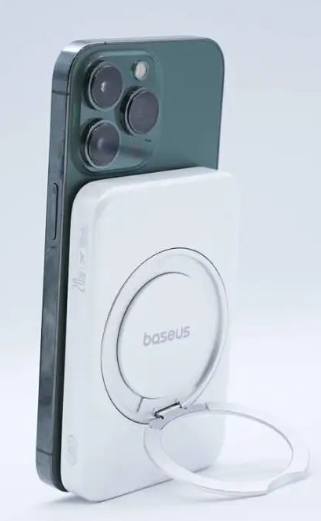

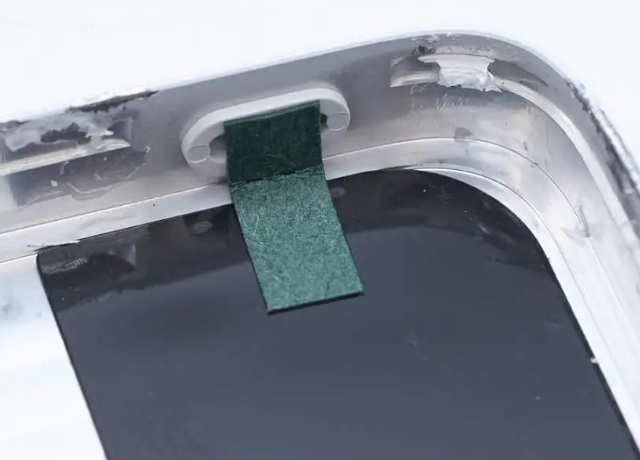

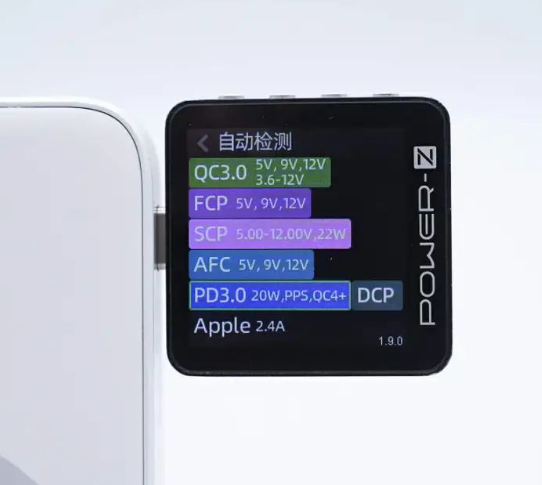

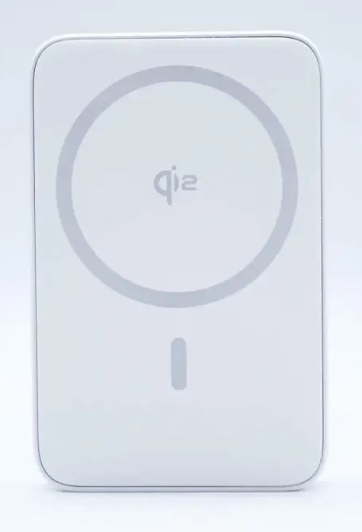

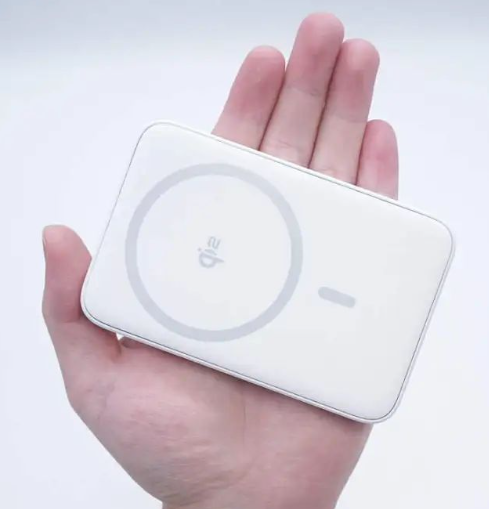

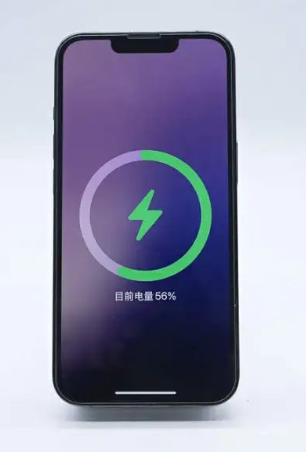

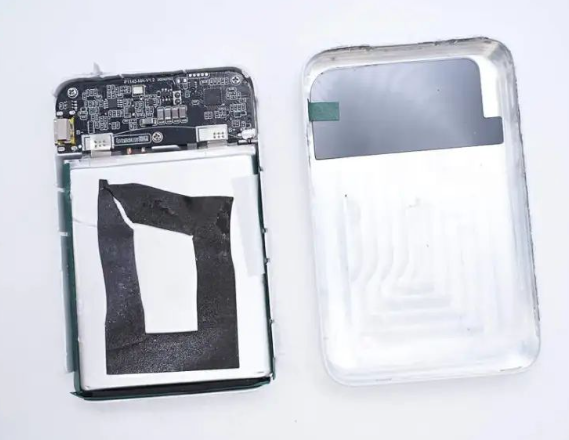

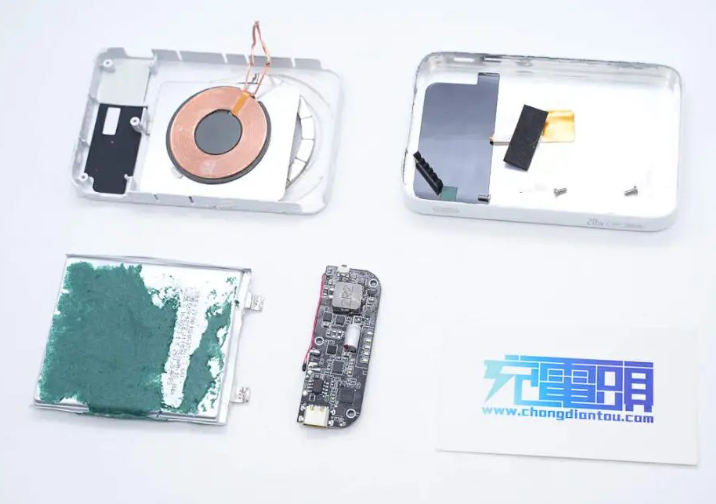

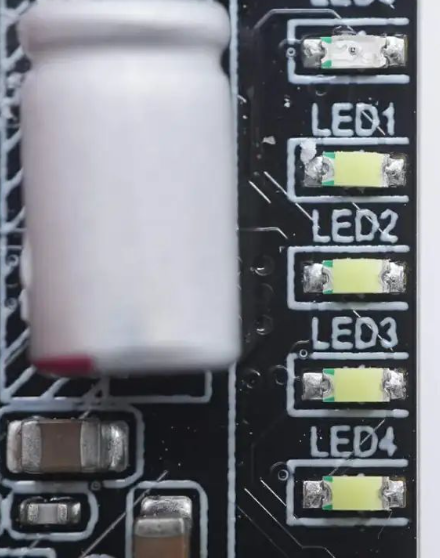

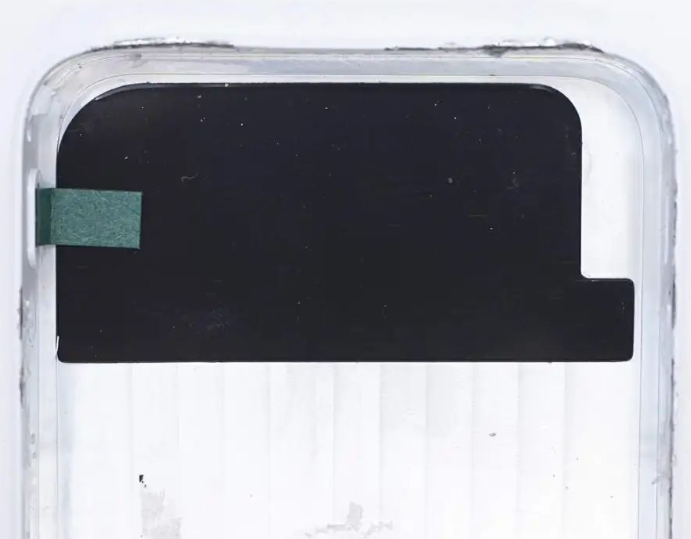

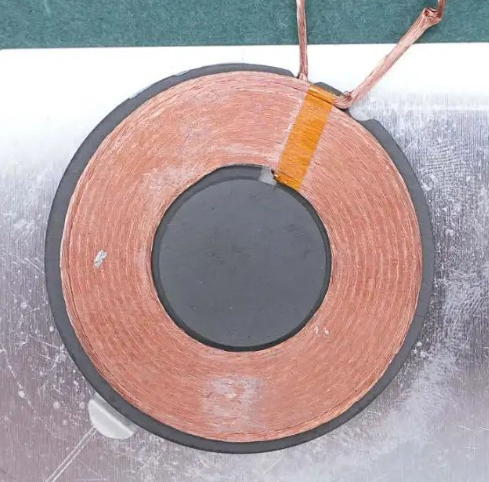

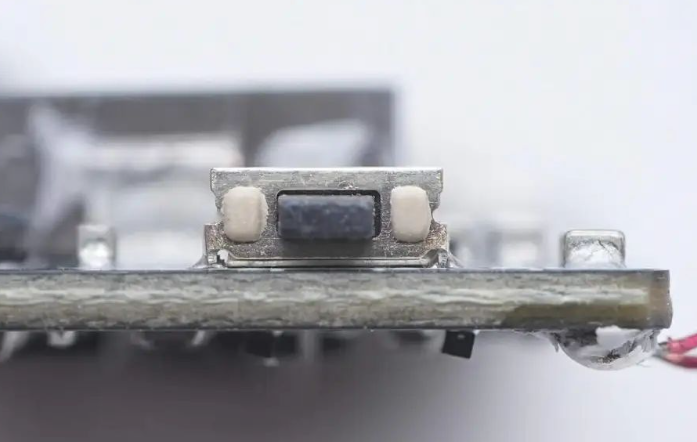

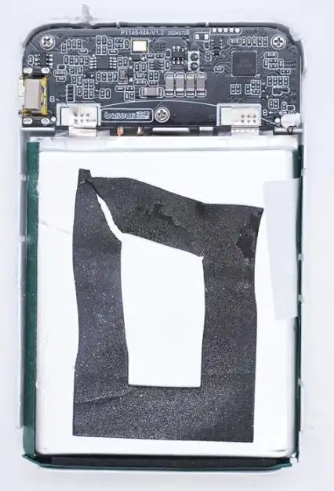

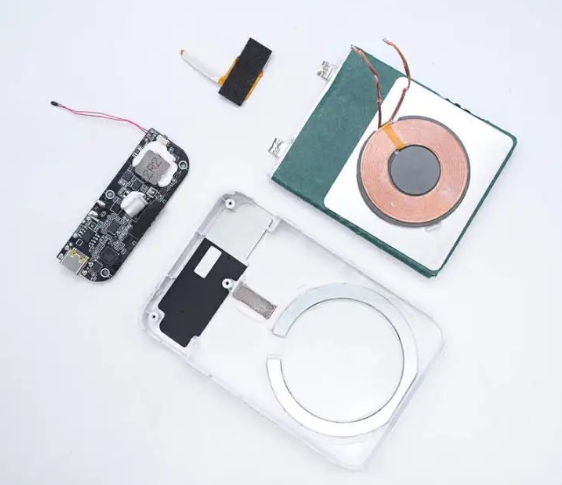

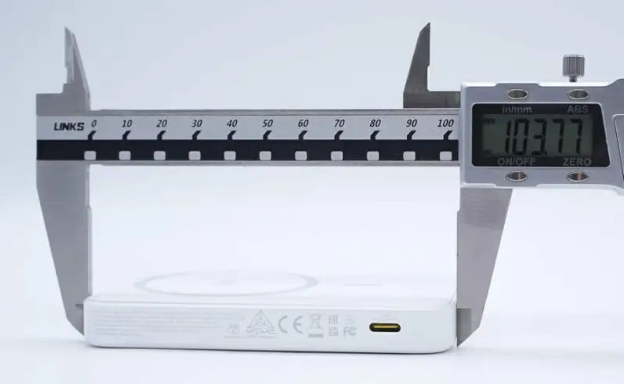

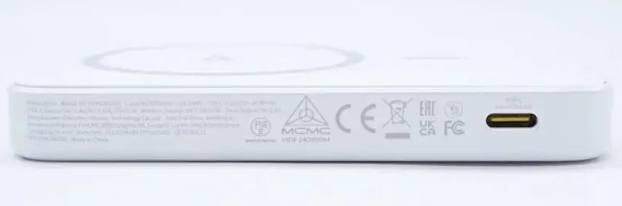

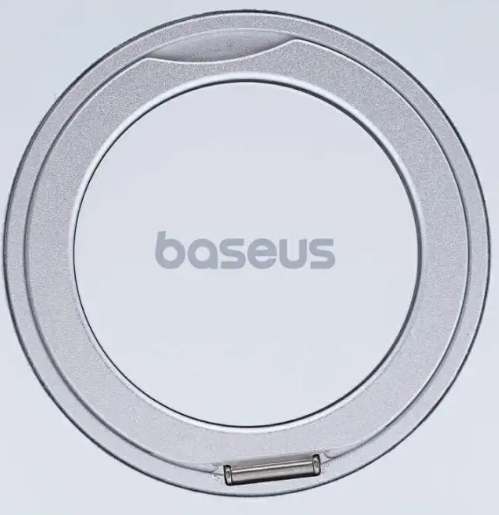

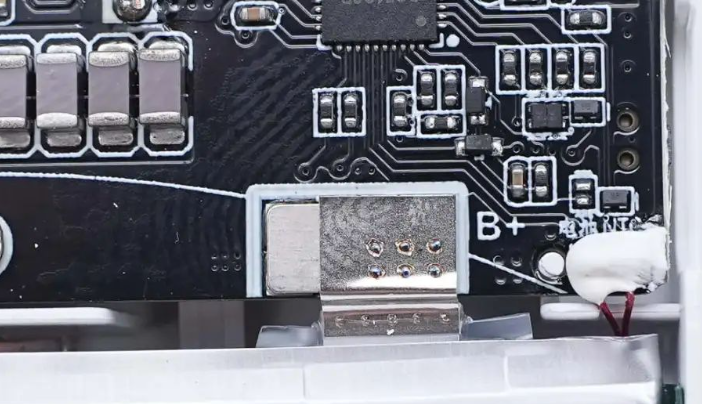

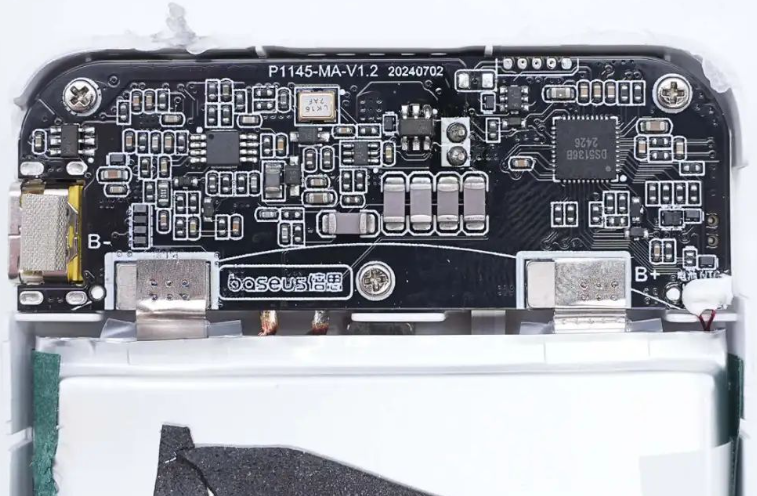

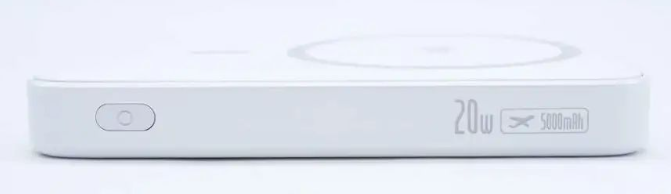

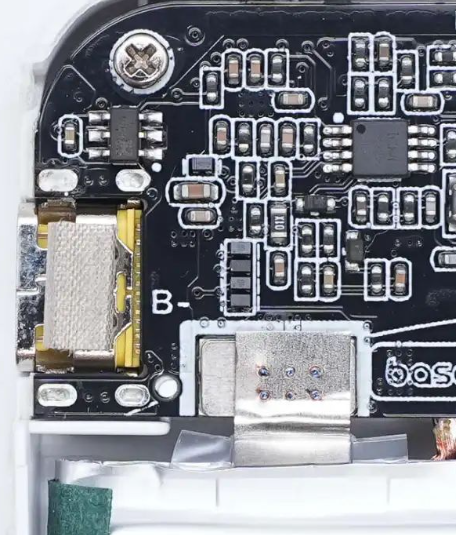

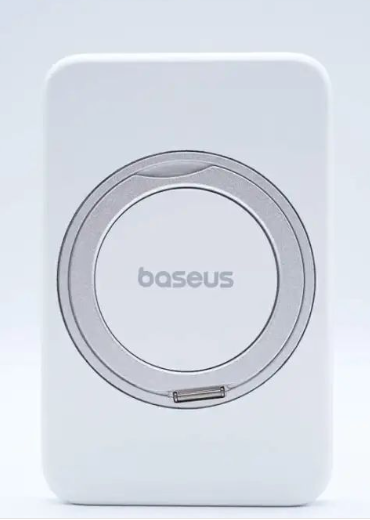

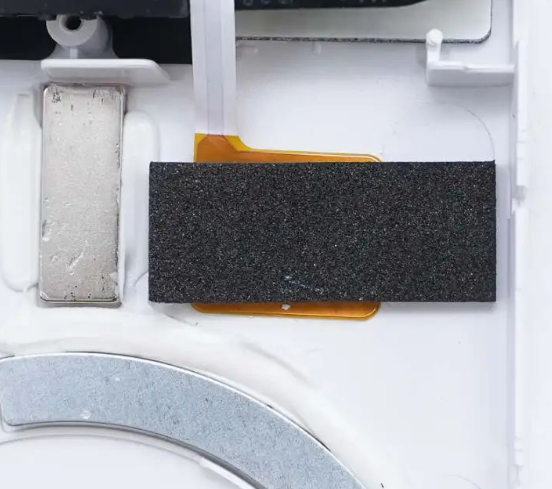

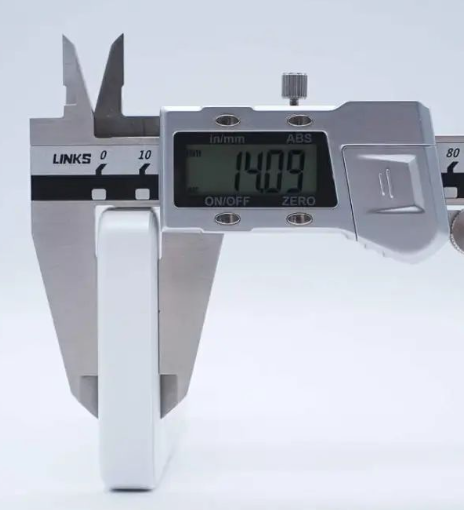

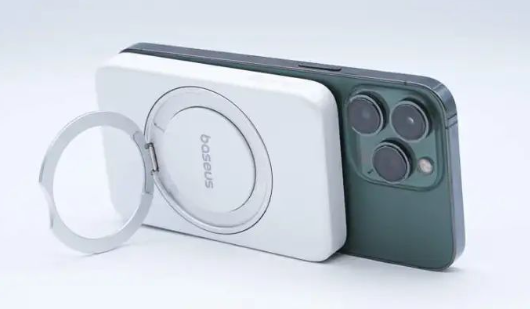

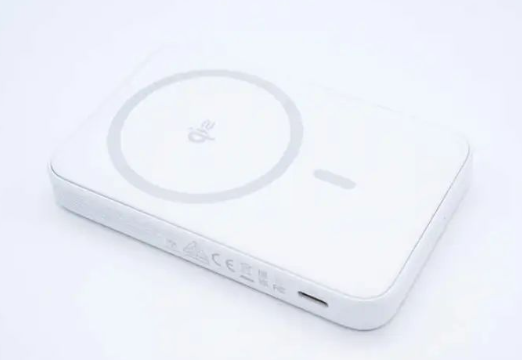

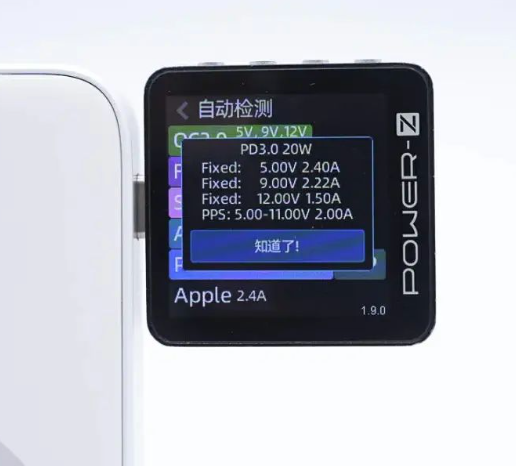

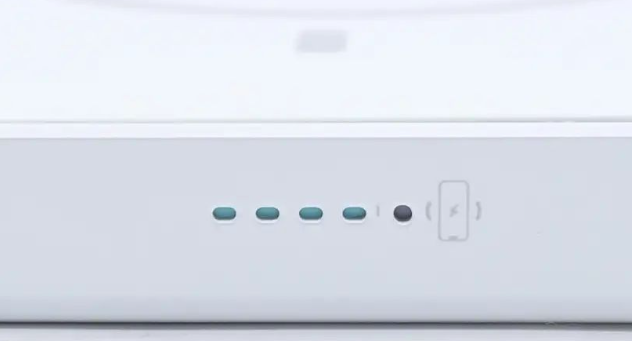

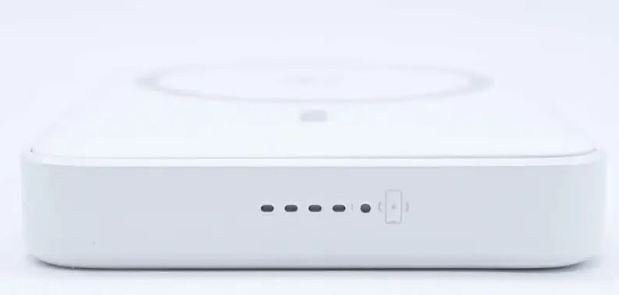

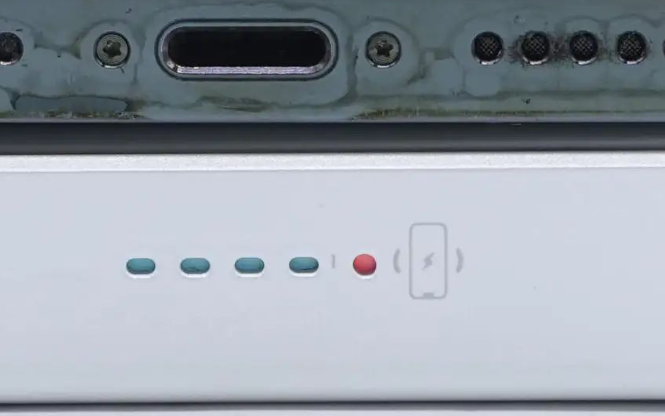

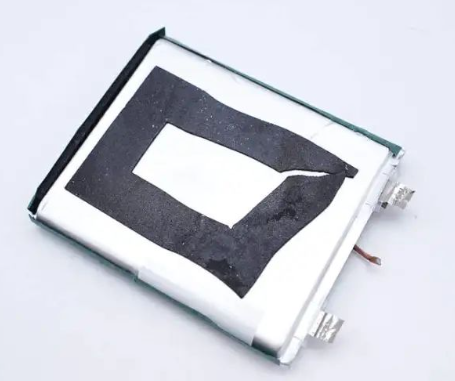

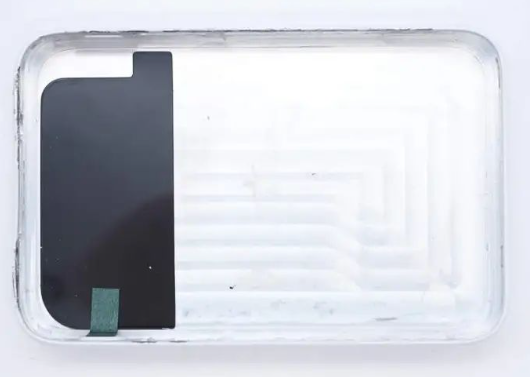

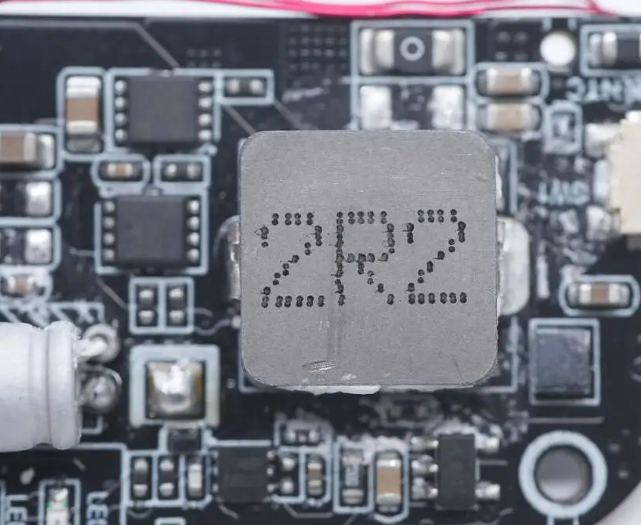

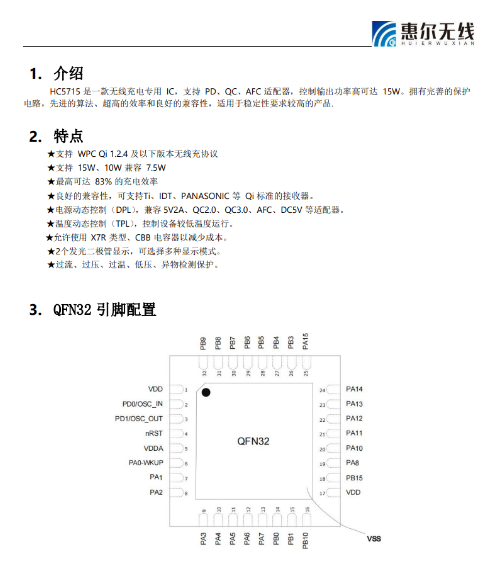

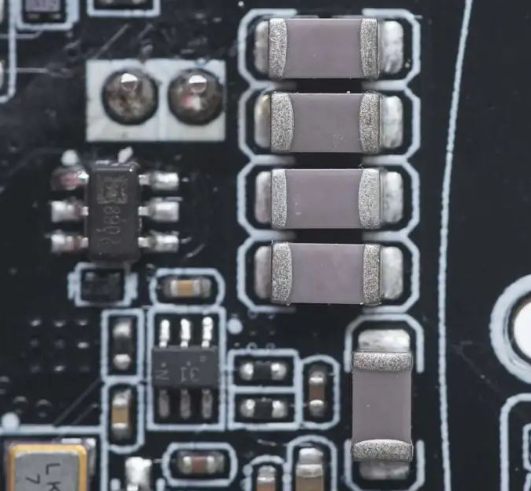

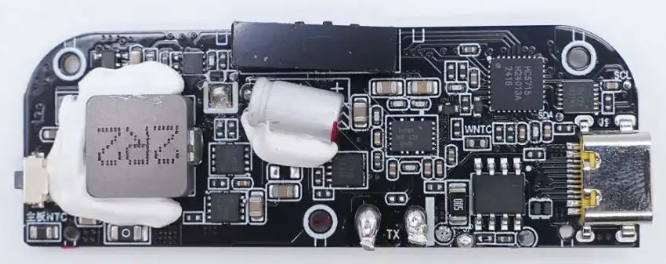

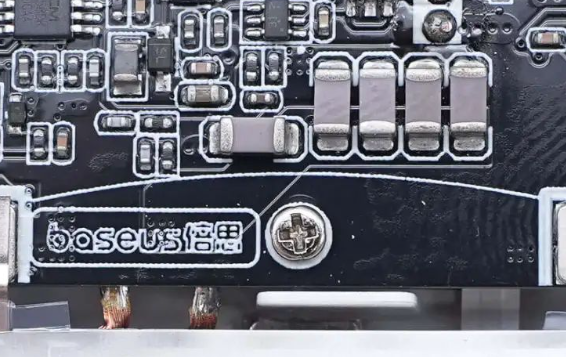

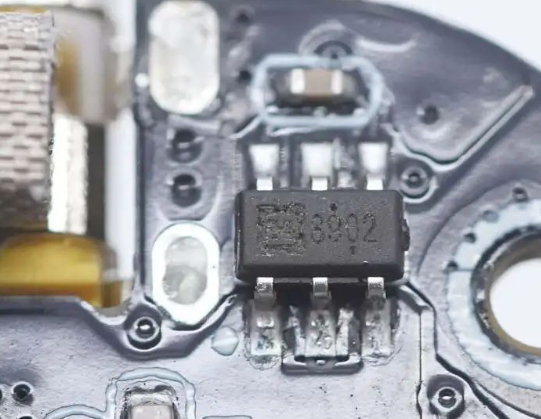

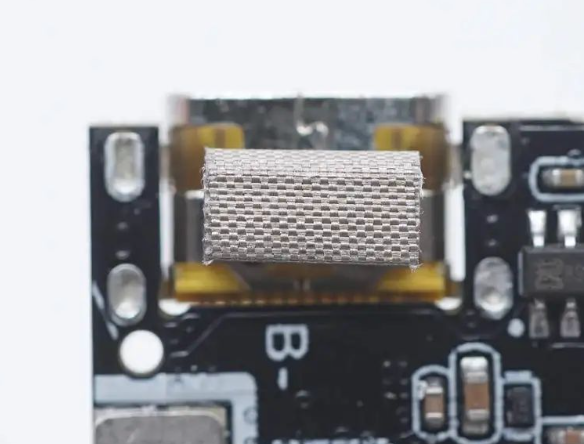

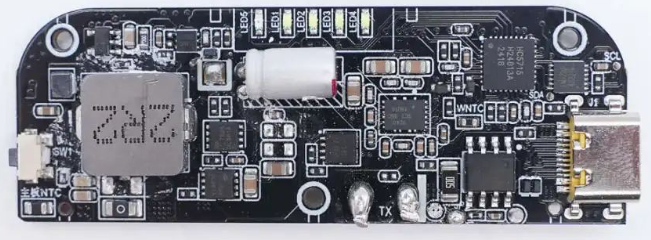

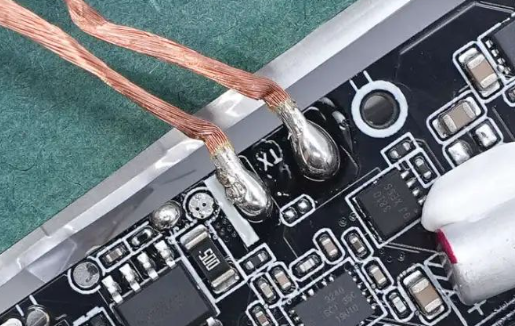

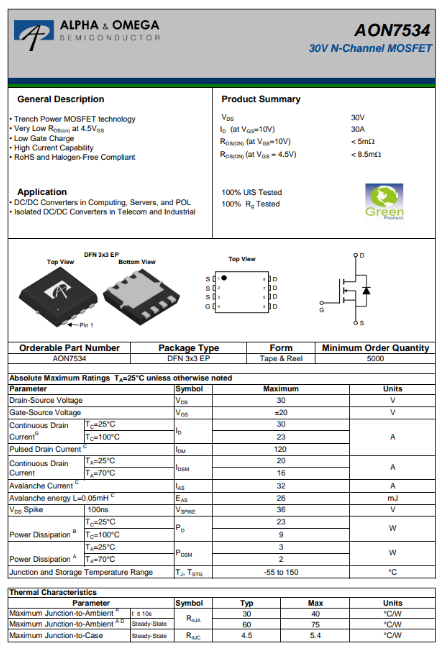

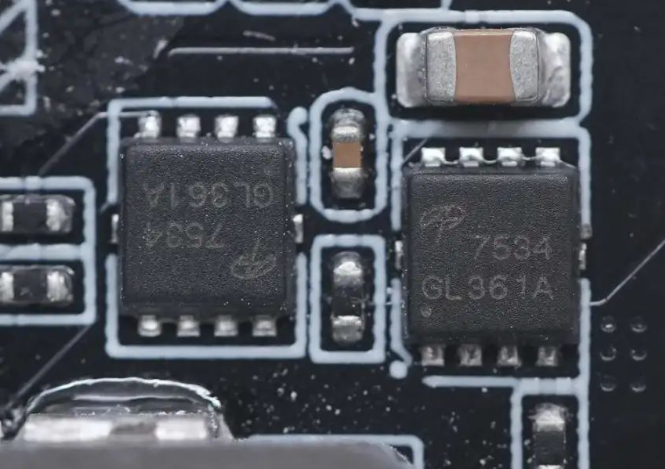

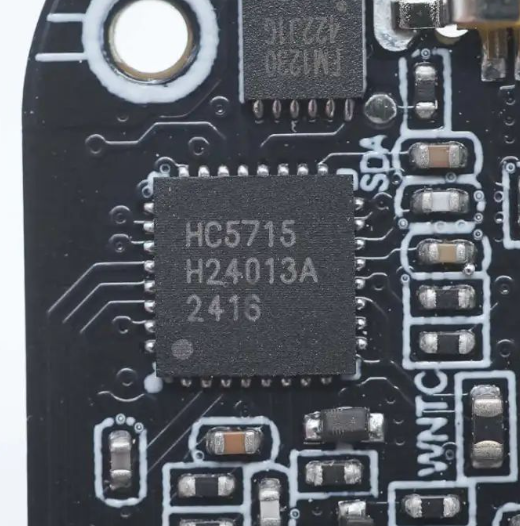

背面印有不同語言版本的產品使用注意事項以及使用場景示意圖。取出包裝內所有物品，倍思20W Qi2磁吸帶支架移動電源開箱、C to C充電線材以及說明手冊&保修卡以及一版趣味貼紙。配套充電線材為USB-C to USB-C類型，外被白色PC材質，端子外殼與線身擁有加厚注塑設計，且線材通過綁繩捆綁固定。測得數據線長度約為35.5cm，滿足有線充電時使用的長度連接需求。倍思20W Qi2磁吸帶支架移動電源為白色扁平式塊狀設計，正面為類親膚材質，外殼為亮金合金材質，手感溫潤絲滑且柔軟，整體精致而簡約。磁吸充電寶正面，用灰色裝飾指示出磁鐵位置，內部為無線充電線圈。磁吸區域中間印有 qi2 無線充電標識，表明支持qi2無線充電協議。背面光潔素凈，中間嵌有一個支架。支架中間印有倍思英文logo。360度可旋轉折疊支架特寫，為圓環形狀。可在不同方位不同角度磁吸充電，極大豐富了充電場景。使用360度可旋轉折疊支架豎充場景特寫。使用360度可旋轉折疊支架橫充場景特寫。產品右側面靠底部一枚電源指示燈開關按鈕，靠頂部印有“20W”最大輸出功率和“5000mAh”標稱容量，該容量移動電源可帶上飛機。左側面印有產品參數安規及認證標識，靠底部有一個USB-C接口。產品底部為電源指示燈，指示燈為兩組，左側4顆為剩余電量指示燈，右側1顆為磁吸無線充指示燈。實測倍思20W Qi2磁吸帶支架移動電源機身長度為103.77mm。通過POWER-Z KM003C測得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議。PDO報文方面，USB-C口具備5V2.4A、9V2.22A、12V1.5A三組固定電壓檔位和5-11V 2A一組可變電壓檔位。接下來看一下倍思20W Qi2磁吸帶支架移動電源的內部結構和用料。合金外殼內部結構一覽。殼體內部的PCBA接觸面貼石墨金屬片散熱。電源 按鈕貼青稞紙，另一端貼石墨貼紙，同時固定按鈕和貼紙，還能絕緣。PCBA模塊和電池組連接結構全貌一覽。用于檢測磁吸狀態的觸摸檢測貼片用泡棉粘于面板上。產品面板內部結構特寫。面板上的PCBA模塊接觸面石墨金屬片散熱和泡棉緩沖保護。來看電池組和線圈的外部結構。電池組周邊貼青稞紙絕緣。另一面同樣貼泡棉緩沖保護，可以發現電池組由整塊軟包電芯構成。線圈粘在金屬板上加強散熱，并用高溫膠帶粘緊防止散落。撕下石墨貼紙，露出電芯噴碼。電芯來自APRS安普瑞斯，型號H606072L。標稱電壓3.60V，標稱容量5000mAh，能量18.0Wh，截止電壓4.25V。再來看PCBA模塊，重要器件打膠加固，LED燈珠上設有遮光罩。清理掉膠水，撕下遮光罩，露出PCBA模塊全貌。從左至右可見，貼片按鈕，升壓電感及兩顆同步升壓開關管，然后是濾波電容。中間無線發射芯片和無線充電功率管，右側是電池組保護芯片和無線充電芯片和安全芯片。最右端一顆USB-C接口。來看另一面。從左至右可見導電布和電池保護管，中間一顆雙運放和諧振電容，最右端是移動電源SOC。移動電源SOC特寫，來自DSEMI點思半導體，型號DS5136B。DS5136B 是一款單串 22.5W 到 27W 雙向快充移動電源 SOC，集成了同步開關升壓變換器、支持 A + Cinout+ Cinout 任意口快充，支持 CC-CV 切換，支持 PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP 等主流快充協議，集成電池充放電管理模塊、電量計算模塊、顯示模塊，并提供輸入/輸出的過壓/欠壓，電池過充/過放、NTC過溫、放電過流、輸出短路保護等保護功能。兩顆同步升壓開關管特寫，型號AOS7534，來自萬國半導體，耐壓30V，雙NMOS管，采取DFN3*3封裝。低壓濾波電容特寫，來自TOPAZCON黃寶石，規格為100uF 25V。一顆來自惠爾無線的無線充電芯片，型號HC5715。HC5715 是一款無線充電專用 IC，支持 PD、QC、AFC 適配器，控制輸出功率高可達 15W。擁有完善的保護電路，先進的算法、超高的效率和良好的兼容性，適用于穩定性要求較高的產品.安全芯片特寫，來自復旦微，型號FM1230，F(xiàn)M1230支持DES/TDES、AES、SM4對稱算法，RSA、ECC、SM2非對稱算法和SHA1、SHA224、SHA256、SM3雜湊算法等安全算法，具備多種防護能力，支持對稱和非對稱加解密運算、安全存儲、身份認證等功能，可用以接觸式的ESAM/PSAM模塊，SE安全模塊等應用領域。FM1230可提供不少于8KB的用戶數據空間，擦寫次數可達10萬次，可在55℃的環境下安全保存數據10年左右，通過了IT產品信息安全認證證書與二級商用密碼產品認證證書，通過了AEC-Q100車規認證。無線發射芯片特寫，型號SCT63240，SCT63240是芯洲科技新推出的一款針對5W到15W無線充電的全橋芯片，采用QFN 3X4封裝，搭配MCU或?qū)Ｓ每刂破鲗崿F(xiàn)更高性價比和更加簡潔的系統方案。內部集成高性能全橋及驅動，兩路 LDO（5V和3.3V輸出），高精度無損電流采樣以及完善的保護機制。SCT63240是一顆針對無線充用的全橋驅動芯片，支持最大20W輸出，內置DC DC降壓，兩路LDO，無損電流采樣電路等。15W以內產品效率及溫度（10W一般客戶可以做到效率85%，溫度在40°c)表現優秀。一顆來自創芯微的雙運放特寫，型號LMV358，LMV358是CMOS雙RRIO放大器，具有低偏置、低功耗和穩定的高頻響應特性。結合了專有和專利設計技術，以1.5MHz帶寬，0.7V/uS的壓擺率和低失真實現了非常好的交流性能，同時每個放大器的靜態電流僅為100 μA。電池組保護芯片來自XySemi賽芯，型號XB8989AZ，是用于鋰離子/聚合物電池保護的高集成度解決方案。包含先進的功率MOSFET，高精度電壓檢測電路和延時電路，采用SOP8封裝。另一顆同型號VBUS開關管特寫?？刂芔SB-C接口輸出切換。NTC熱敏電阻特寫，用于電池組溫度監測，進行過溫保護。絲印3AMB的觸控芯片特寫，用于檢測手機貼合，自動開啟無線充電。最后附上倍思20W Qi2磁吸帶支架移動電源核心器件物料清單，方便大家查閱。倍思20W Qi2磁吸帶支架移動電源整體為扁平磚式設計，外形素凈小巧、手感溫潤。能同時支持最高15W Qi2磁吸無線快充和20W PD快充，此外還兼容QC和FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A等多種協議，采用USB-C單口供電和充電，側面設有指示燈指示電源電量。充電頭網通過拆解了解到，倍思這款磁吸充電寶內部芯片方案來自DSEMI點思半導體，型號DS5136B，該芯片不僅支持22.5W 到 27W 雙向快充，還集成同步開關升降壓變換器，及電池過充/過放、NTC過溫、放電過流等多種保護功能。移動電源電池組由1塊安普瑞斯5000mAh軟包電芯構成，電芯標稱電壓3.60V，標稱能量18.0Wh。殼內無線充電線圈貼金屬片散熱，外加NTC熱敏電阻用于溫控，電池粘貼青稞紙和泡棉保護，殼體內部貼有大面積石墨貼紙，產品整體安全防護和散熱較為到位。移動電源內部做工可靠，用料也十分扎實。
